スプリンクラー設備は、防火対象物の天井又は屋根下部分に配置されたスプリンクラーヘッドにより、火災感知から放水までを自動的に行う消火設備です。

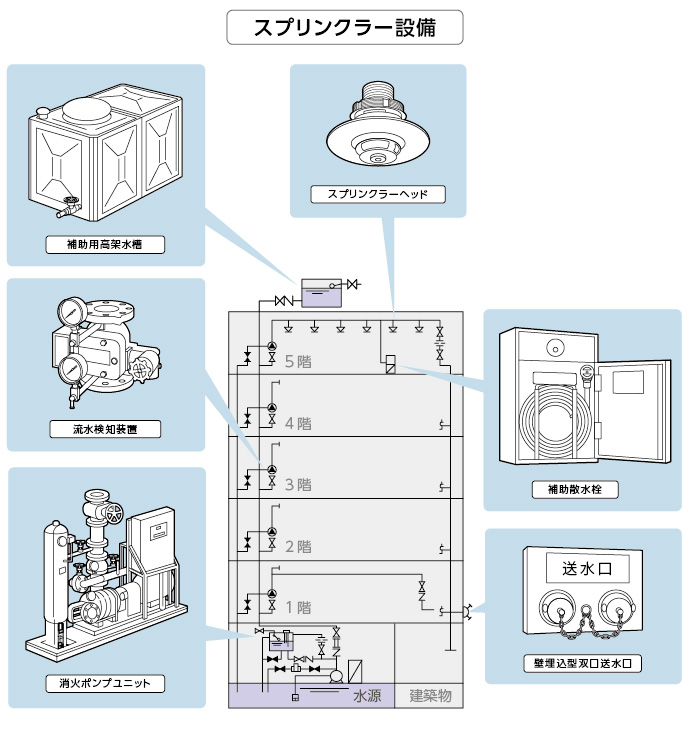

スプリンクラー設備の構成は、水源、加圧送水装置（消火ポンプ）、自動警報装置（流水検知装置、表示装置、警報装置等）、スプリンクラーヘッド、送水口、配管・弁類及び非常電源等から構成されています。

スプリンクラー設備には、使用するスプリンクラーヘッドや配管方式等によって色々な設備形態があります。

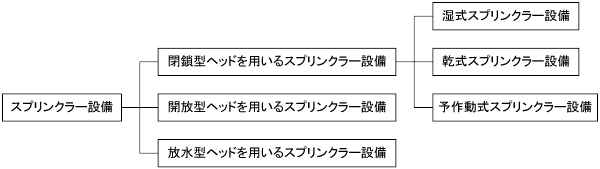

１）スプリンクラー設備の種類

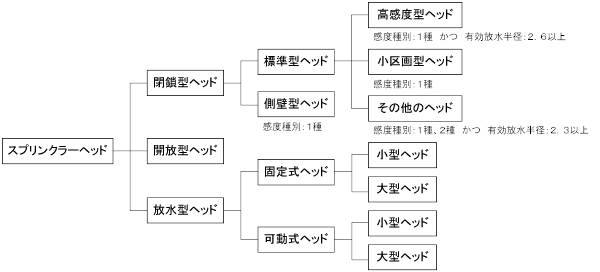

２）スプリンクラーヘッドの種類

３）スプリンクラーヘッドの性能

ヘッドの種類			性　　能
			放水圧力	放水量
閉鎖型 スプリンクラーヘッド	標準型	高感度型ヘッド	０.１MPa以上	８０L/min以上
		小区画型ヘッド		５０L/min以上
		その他のヘッド		ラック式倉庫：114L/min以上
	側壁型ヘッド			８０L/min以上
開放型スプリンクラーヘッド
ヘッドの種類			放水範囲内散水量	有効放水範囲散水量
放水型ヘッド等	固定式	小型ヘッド	５L/min・m2以上	１.２L/min・m2以上
		大型ヘッド （指定可燃物）	１０L/min・m2以上	２.４L/min・m2以上
	可動式	小型ヘッド	－	５L/min・m2以上
		大型ヘッド （指定可燃物）	－	１０L/min・m2以上
注　：可動式のものにあっては、有効放水範囲が２０m2以上であること。
